那須塩原 太陽光発電所新設工事

省エネ その他監視システム 再生可能エネルギー

事例番号0062

那須塩原 太陽光発電所新設工事

本工事は、元請施工にて太陽光発電設備の架台組み、太陽光パネル設置、パワーコンディショナ・受変電設備設置の工事を行いました。また、太陽光発電設備の発電量、受変電設備の状態遠隔監視システムを併せて納品しました。

工 事 名                  :ST1号太陽光発電所新設工事
施    主                  :株式会社エスティサービス
場    所                  :栃木県那須塩原市接骨木472-4 (約164000㎡)
パ ネ ル                  :250W 4828枚 合計1207kW
パワーコンディショナ   :250kW x4台
接続箱 30面 直流集電箱 4面 遠隔監視用機器収容盤 1面

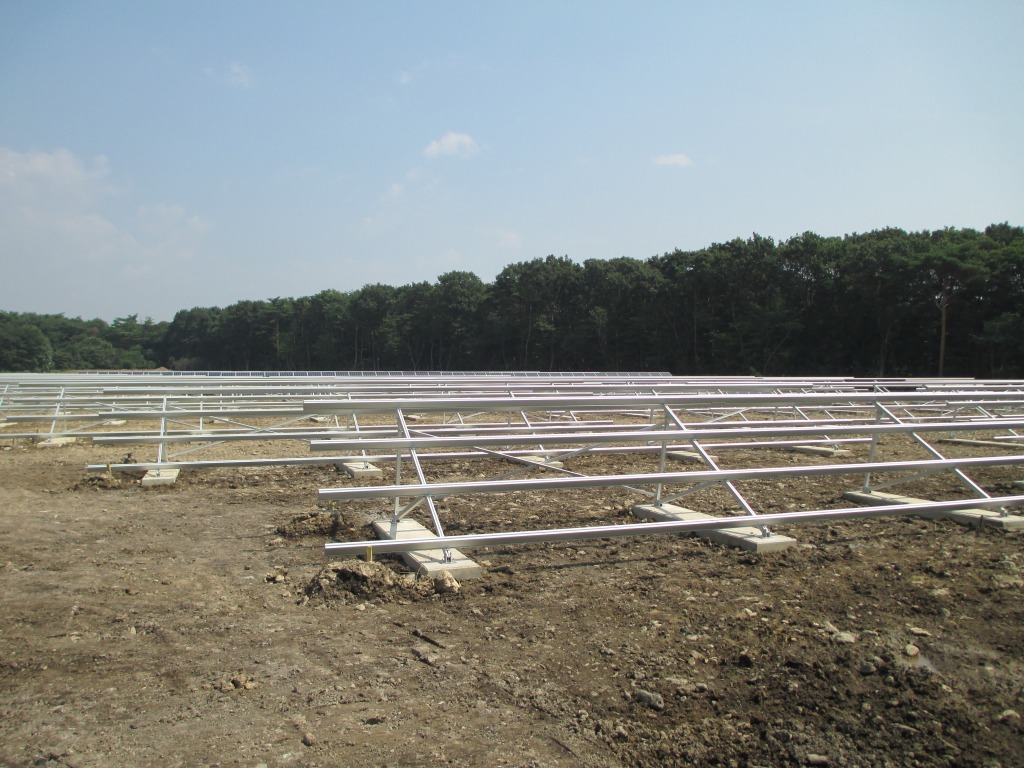

太陽光パネル架台

現場にて打設の、べた基礎の上に架台風景

パネル ~ 接続箱 ~ 直流集電盤 ~ パワーコンディショナ(PCS)へ

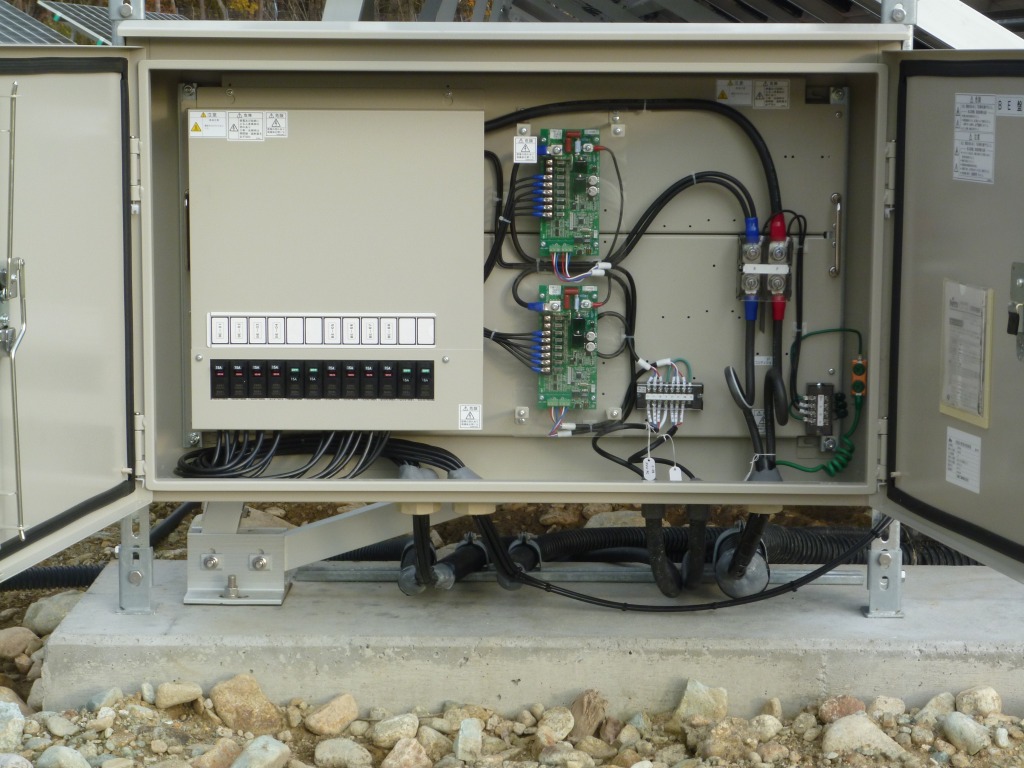

各パネル14枚を接続して発生する直流電力を集めるための接続箱です。発電所全体で約350回路 30面にもなり、各接続箱には発電監視用の基盤があります。さらに接続箱でまとめた直流電力を集電盤4系統にまとめ、PCSへと接続します。

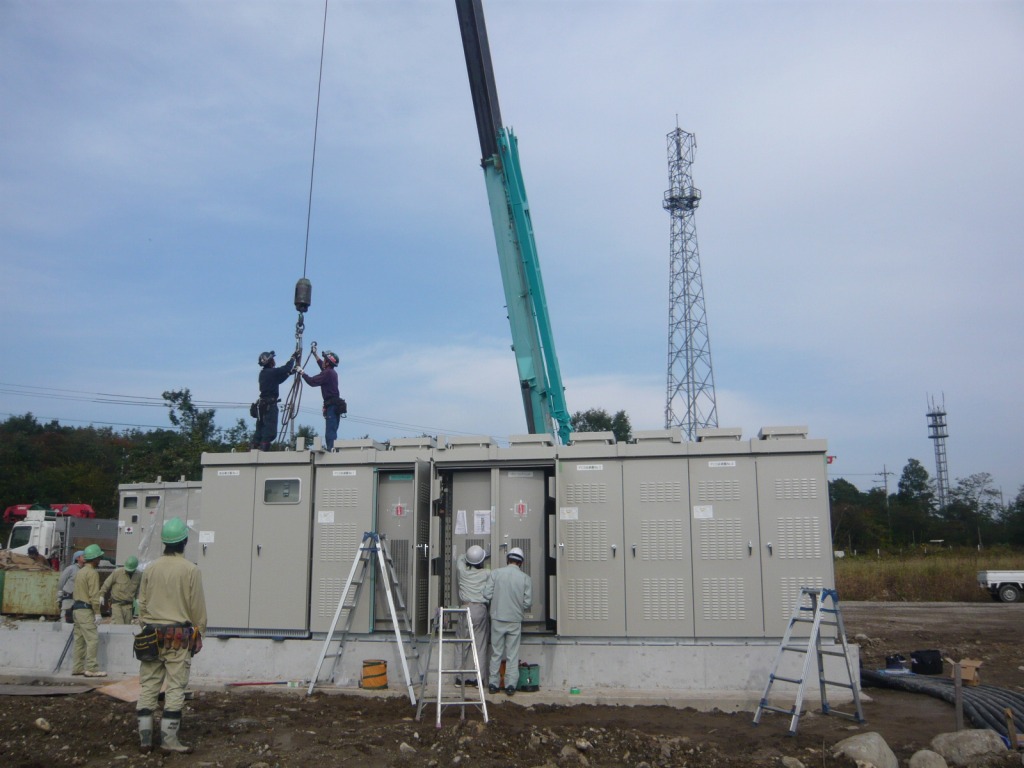

パワーコンディショナ(PCS) 受変電設備 の据付

直流電力を交流電力へ変換するPCS(250kW x4台低圧)の交流電力を、東京電力様へ高圧昇圧して連系・売電しています。

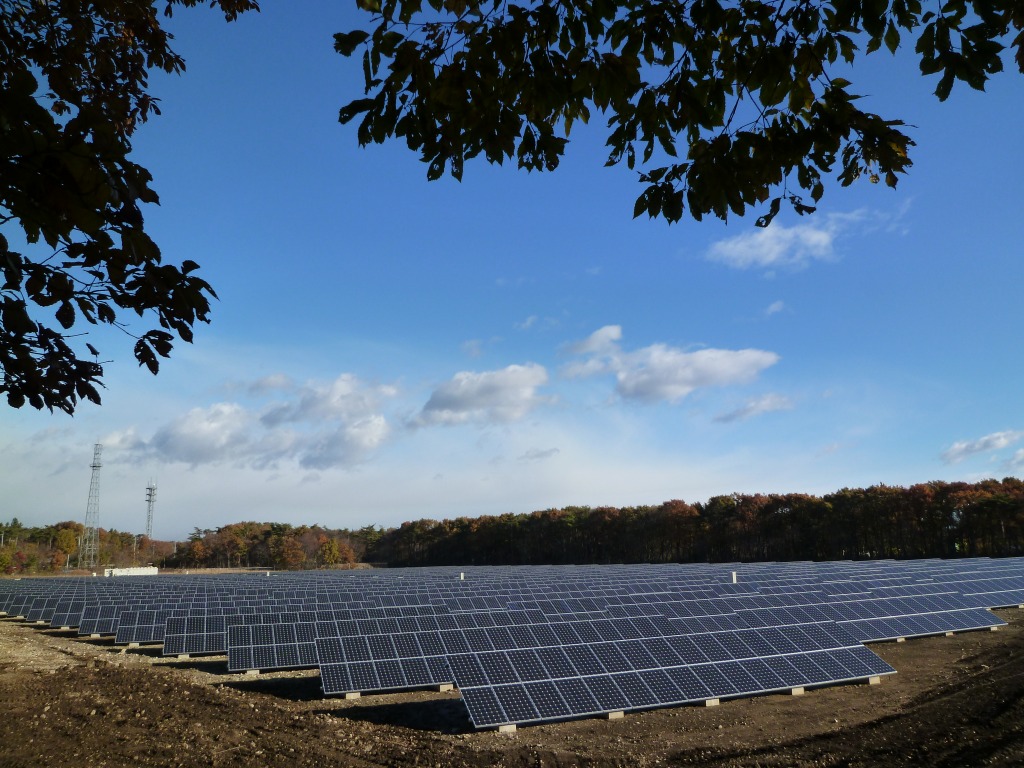

太陽光発電所 全景

南へ向け30°の傾斜にて設置(4828枚)
